1. Јадрото на трансформаторот е конструирано со натрупување висококвалитетни увезени ладно валани силиконски челични лимови, со што значително се намалуваат загубите без оптоварување и струјата без оптоварување. Јадрото е исто така безбедно врзано за да се обезбеди затегнатост и да се намали бучавата.
2. Намотките со висок и низок напон се намотани со бакар без кислород. Нисконапонските намотки до 500KVA имаат двослојна цилиндрична структура, додека оние над 630KVA користат двојна или четирикратна спирална структура. Високонапонските намотки се дизајнирани во повеќеслојна цилиндрична конфигурација.
3. Групата за поврзување на трансформаторот е поставена како Dyn11 за да се намали влијанието на хармониците на електричната мрежа и да се подобри квалитетот на енергијата.

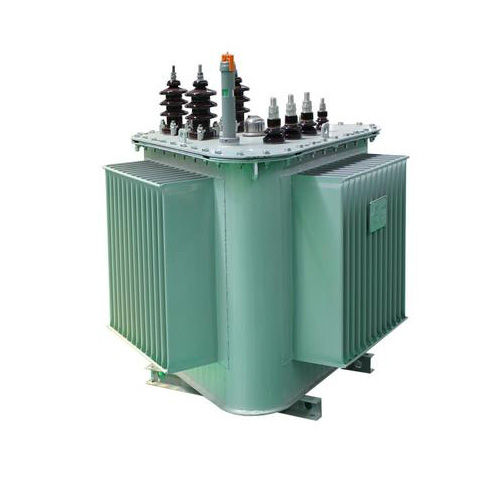

4. Трансформаторот има целосно запечатен дизајн, продолжувајќи го неговиот животен век и елиминирајќи ја потребата за суспензија или одржување на јадрото.
5. Измерените нивоа на бучава се под стандардните барања.
Мод: | S11-M-63 или зависи; |
Номинален капацитет: | 63 kVA; |
Примарен напон: | 11kV или зависи; |
Секундарен напон: | 400V, 433V; |
Без загуба при вчитување: | 140халоген 10%W; |
Загуба при вчитување: | 1040/1090 халоген 10%W; |
Метод на ладење: | ONAN за потопено масло, ANAF за лиена смола; |
Материјал за изолација: | 25# 45# Минерално масло или епоксидна смола; |
Векторска група: | Dyn11, Yyn0; |
Метод на допирање: | Халоген 2*2,5%, офлајн; |
![]()
Наполнет со масло
|
![]()
Маслото е испразнето
|
![]()
Аморфна легура
|
![]()
Валано железно јадро
|
Работилница за намотување |
Површина за сушење на калем |
Површина за полнење масло |
Областа на готов производ |
Трансформаторска печка |
Опрема за лиење |
Машина за намотување на фолија |
Дрвена кутија |
Челична конструкција |
