Зошто нисконапонскиот прекинувач GCS станува паметен избор за модерни системи за дистрибуција на енергија

Апстракт:Сигурната нисконапонска дистрибуција на енергија бара повеќе од едноставно поврзување на електрична опрема. Потребен е разводен систем кој може да организира кола, да ја подобри оперативната безбедност, да го поедностави одржувањето и да поддржува сè покомплексни барања за автоматизација.CONSO·CN Преклопник со низок напон GCSе дизајниран околу модуларни функционални единици, практични механизми за фиоки, преградена конструкција и флексибилни врски со кабли. Оваа статија ја објаснува нејзината структура, клучните технички карактеристики, апликациите, предностите и важните размислувања за избор за инженерите, изведувачите, дистрибутерите и купувачите на индустриски електроенергетски системи.

Содржина

• Што е нисконапонски прекинувач GCS?
• Кои се главните структурни карактеристики на GCS Switchgear?
• Зошто да изберете нисконапонски прекинувач GCS за дистрибуција на енергија?
• Како GCS се споредува со нисконапонскиот прекинувач GCK?
• Каде се користи нисконапонскиот прекинувач GCS?
• Како треба купувачите да изберат нисконапонска разводна опрема GCS?
• Зошто е важна способноста на производителот?
• Често поставувани прашања за нисконапонски прекинувачи GCS

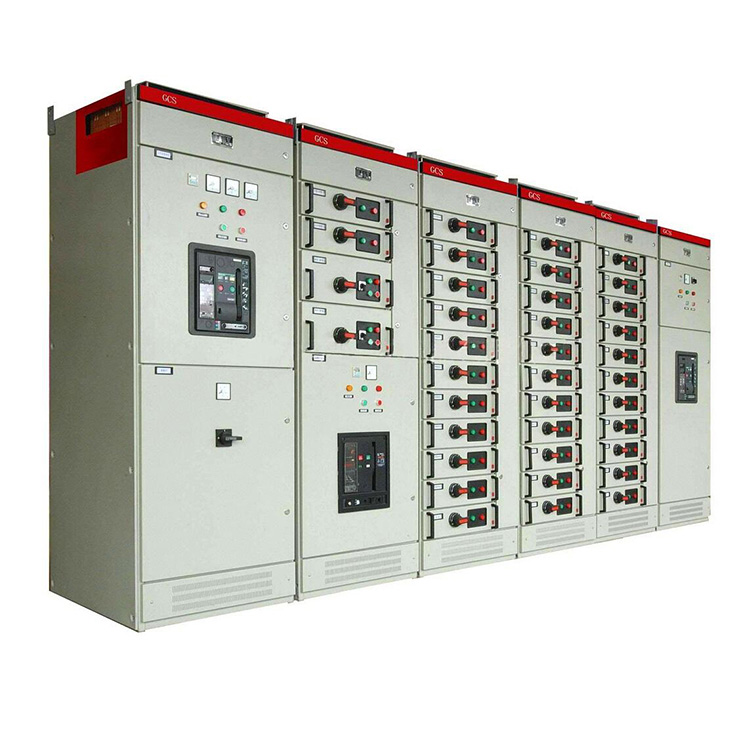

Што е нисконапонски прекинувач GCS?

Преклопник со низок напон GCS е модуларно нисконапонско решение за дистрибуција и контрола на енергија дизајнирано за апликации каде што повеќе кола, функции за контрола на моторот, интерфејси за автоматизација и пристап за одржување мора да се организираат во компактен електричен склоп.

Во споредба со конвенционалните нисконапонски разводни конфигурации, опремата GCS става поголем акцент на модуларните функционални единици и практичните механизми за извлекување и погон. Според информациите за производот на CONSO·CN, неговото решение за GCS може да се произведува според еднолинискиот дијаграм на клиентот, планот за распоред и списокот за набавки, овозможувајќи конечната конфигурација подобро да кореспондира со вистинскиот дистрибутивен систем.

Дизајнот е особено корисен кога проектот бара повеќе појдовни фидери и независни функционални единици. Наместо да го третира целиот кабинет како еден електричен простор, конструкцијата на GCS ја дели опремата на функционални делови, помагајќи им на операторите да изолираат поединечни кола и да го ограничат потенцијалното влијание на локализиран дефект.

Кои се главните структурни карактеристики на GCS Switchgear?

Ефективноста на системот GCS доаѓа од односот помеѓу неговите електрични компоненти, распоредот на собирниците, функционалните прегради, преградите за кабли и единиците што се повлекуваат. Неколку структурни карактеристики се особено важни кога се оценува решението на GCS.

Модуларни функционални единици

Модуларната конструкција овозможува да се конфигурираат различни кола според реалните барања за дистрибуција. Ова е вредно за индустриски капацитети каде што на фидерите, колата за контрола на моторот, опремата за автоматизација и помошните оптоварувања може да им требаат различни електрични конфигурации.

Одделени функционални прегради

Функционалните единици и преградите се дизајнирани со јасно раздвојување. Овој аранжман може да помогне да се ограничи влијанието на дефектот на помала површина и да му дозволи на персоналот за одржување да работи на поединечни делови без непотребно да ги вознемирува другите кола.

Хоризонтално уредување со три собирници

Информациите за производот од CONSO·CN специфицираат хоризонтален распоред со три магистрали наменет да обезбеди динамична и термичка стабилност. Наведениот дизајн може да го издржи ударот на струјата на куса врска до 80/176 kA, во зависност од применливата конфигурација и услови.

Висока густина на кола

Еден MCC кабинет може да смести до 22 кола според објавените информации за производот од производителот. Оваа конфигурација може да биде корисна за производство на електрична енергија, петрохемиска, индустриска автоматизација и други објекти со голем број електрични оптоварувања.

Практичен оддел за кабел

Приклучоците за надворешни кабли се наредени во посебна преграда за кабли, со можност за влез и излез од различни правци во зависност од конфигурацијата. Струјниот трансформатор со нулта секвенца, исто така, може да се позиционира во преградата за кабел, поддржувајќи полесна инсталација и одржување.

Екстензивни секундарни врски

Единиците за фиоки GCS можат да обезбедат повеќе секундарни приклучоци за контакти. CONSO·CN наведува дека единиците од 1 единица и повеќе може да имаат 32 пара, додека конфигурациите со полуединица може да имаат 20 парови. Овој капацитет поддржува компјутерски интерфејси, кола за автоматска контрола и други барања за секундарна контрола.

Зошто да изберете нисконапонски прекинувач GCS за дистрибуција на енергија?

За индустриски електрични системи, изборот на разводни уреди влијае не само на почетната инсталација, туку и на работата, отстранувањето на проблеми, проширувањето и одржувањето. Технологијата GCS нуди неколку практични предности.

Друга важна предност е флексибилноста на дизајнот. Разводната опрема GCS не е нужно избрана како генерички кабинет кој се наоѓа на полица. Професионален производител може да ја конфигурира опремата според електричните цртежи, распоредот на опремата и барањата за купување. Овој пристап е особено вреден за проекти каде што распределбата на оптоварувањето и конфигурацијата на кабинетот се разликуваат од стандардните аранжмани.

Како GCS се споредува со нисконапонскиот прекинувач GCK?

GCS и GCK се користат во нисконапонските дистрибутивни системи, но нивните структурни пристапи не се идентични. CONSO·CN го опишува GCS како напреден тип во споредба со неговата нисконапонска разводна опрема GCK, истакнувајќи ја неговата поголема модуларност и попрактично уредување на извлекување и погон.

Вистинскиот избор на крајот треба да се заснова на напонот на системот, струјата, барањата за краток спој, количината на колото, димензиите на кабинетот, контролната архитектура, стратегијата за одржување и применливите стандарди наместо едноставно да се избере еден модел бидејќи изгледа понапреден.

Каде се користи нисконапонскиот прекинувач GCS?

GCS системите се погодни за широк опсег на индустриски и инфраструктурни средини за дистрибуција на енергија. Нивната модуларна архитектура е особено вредна кога проектот содржи бројни излезни кола или бара интеграција со системи за автоматизација.

• Производство на енергија:Ги поддржува барањата за дистрибуција и контрола на моторот поврзани со големите генераторски единици.
• Петрохемиски капацитети:Корисно кога бројни мотори, пумпи, контролни системи и помошни оптоварувања бараат организирана дистрибуција.
• Индустриско производство:Помага во управувањето со повеќе производни линии и машини на електричен погон.
• Комерцијални и инфраструктурни објекти:Може да се конфигурира за централизирани нисконапонски дистрибутивни системи.
• Системи за автоматизација:Повеќе секундарни контакти можат да поддржуваат компјутерски интерфејси и кола за автоматска контрола.
• Големи проекти за дистрибуција на електрична енергија:Модуларните кабинети може да се конфигурираат според еднолинискиот дијаграм на проектот и распоредот на опремата.

За големи објекти, способноста да се организираат повеќе фидери во координирана линија на разводни уреди може да ја подобри севкупната одржливост на архитектурата на дистрибуција.

Како треба купувачите да изберат нисконапонска разводна опрема GCS?

Купувањето кабинет GCS треба да започне со електричниот систем, а не со самиот кабинет. Квалификуван снабдувач треба да добие доволно технички информации за да ја одреди соодветната конфигурација.

1. Потврдете ги електричните параметри.Дефинирајте номинален напон, номинална струја, фреквенција, барања за краток спој и други параметри специфични за проектот.
2. Подгответе го дијаграмот со една линија.Ова му овозможува на добавувачот јасно разбирање за влезните и излезните кола.
3. Одреди ја количината на колото.Размислете за колибри, кола за контрола на моторот, помошни кола и идни барања за проширување.
4. Оценете го физичкиот распоред.Треба да се земат предвид димензиите на кабинетот, насоката на кабелот, просторот за инсталација и просторот за одржување.
5. Наведете ги барањата за контрола.Пред производството треба да се дефинираат автоматизација, мониторинг, компјутерски интерфејси и секундарни кола.
6. Проверете ја координацијата на заштитата.Прекинувачите и компонентите за ограничување на струјата треба да се изберат според вистинскиот дистрибутивен систем.
7. Прегледајте ги тестирањата и документацијата.Купувачите треба да побараат соодветни технички цртежи, документација за тестирање, списоци на компоненти и оперативни информации.

За приспособени проекти, обезбедувањето на добавувачот со комплетен цртеж со една линија, план за распоред и список за купување може значително да ја подобри комуникацијата и да ги намали грешките во конфигурацијата. CONSO·CN конкретно ги идентификува овие документи како дел од својот производствен процес на GCS.

Зошто е важна способноста на производителот?

Кабинетот за нисконапонски разводни уреди е координиран електричен склоп наместо едноставно метално куќиште. Квалитетот на конструкцијата на собирниците, ожичувањето, склопувањето на функционалната единица, изборот на компоненти, механичкото усогласување и тестирањето може да влијаат на доверливоста на конечниот систем.

При изборот на кинески производител или снабдувач на нисконапонски прекинувачи GCS, купувачите треба да проценат повеќе од цената. Клучните фактори вклучуваат:

• Искуство во производство на нисконапонски разводни уреди
• Способност за интерпретација на еднолиниски дијаграми и цртежи на проекти
• Прилагодување и инженерски способности
• Процедури за контрола на квалитетот за време на склопувањето
• Фабричко тестирање и способност за инспекција
• Достапност на техничка документација
• Техничка поддршка по продажбата
• Способност за координирање на разводни уреди со поширокиот дистрибутивен систем

CONSO·CN го претставува GCS како дел од своето пошироко портфолио на нисконапонски разводни уреди, заедно со решенијата GCK, MNS и GGD. Неговите информации за производот исто така го нагласуваат приспособеното производство врз основа на цртежите на клиентите и барањата за дистрибуција.

За купувачите кои ги споредуваат добавувачите, асортиманот на производи на нисконапонски разводни уреди може да обезбеди корисен контекст при одредувањето која архитектура на кабинетот е најсоодветна за одреден проект.

Често поставувани прашања за нисконапонски прекинувачи GCS

Која е главната цел на нисконапонскиот прекинувач GCS?

Неговата примарна цел е да дистрибуира, контролира, заштити и управува со нисконапонски електрични кола. Неговата модуларна архитектура е особено погодна за системи кои бараат повеќе фидери, функционални единици и интерфејси за автоматизација.

Што го прави GCS различен од конвенционалните нисконапонски разводни уреди?

GCS ги нагласува модуларните функционални единици, механизмите за фиоки што се повлекуваат, преградената конструкција, флексибилните распореди на каблите и обемните секундарни приклучоци. Овие карактеристики можат да го олеснат конфигурирањето и одржувањето на сложените дистрибутивни системи.

Дали може да се прилагоди GCS разводната опрема?

Да. Според CONSO·CN, разводната опрема GCS може да се произведува според цртежот со една линија, планот за распоред и списокот за набавки на клиентот.

Колку кола може да собере кабинетот на MCC?

Во објавените информации на производителот се наведува дека еден кабинет MCC може да прими до 22 кола. Вистинскиот капацитет треба да се потврди според специфичната електрична конфигурација и распоредот на кабинетот.

Дали GCS е погоден за автоматизирани индустриски системи?

Да. Достапните секундарни приклучни контакти се дизајнирани да поддржуваат компјутерски интерфејси и кола за автоматска контрола, што ја прави конфигурацијата погодна за апликации за индустриска автоматизација каде што е потребно опширно контролно поврзување.

Заклучок: Дали нисконапонскиот прекинувач GCS е вистинскиот избор за вашиот проект?

GCS низок напонски прекинувач комбинира модуларна архитектура на дистрибуција, одвоени функционални прегради, практични единици што можат да се повлечат, организирани врски со кабел и обемни секундарни интерфејси за да се задоволат барањата на современите индустриски електроенергетски системи. За проекти кои вклучуваат повеќе кола, автоматизација, контрола на моторот и приспособени распореди за дистрибуција, изборот на вистинскиот производител е исто толку важен како и изборот на типот на разводната опрема. Ако оценувате решение за GCS за индустриски, комерцијален или инфраструктурен проект,контактирајте со нассо вашиот еднолиниски дијаграм, план за распоред и технички барања за да разговарате за соодветната конфигурација со CONSO·CN.
