Подобро да се знае на главната единица исполнет со прстен на гас SF6

1. Главни карактеристики на прекинувачот изолиран со гас SF6:

Изолиран за гас  Усвојува SF6 како главен медиум за изолација на главната единица од 10KV до 35KV прстен. Во изградбата на урбанизација, главната единица на прстенот со целосен гас SF6 има придобивки за означување на компактен и модуларен дизајн. Таа широко усвојува на урбаната електрична мрежа, железнички транзит, нова енергетска индустрија и индустриски претпријатија.

1.1 Модуларен дизајн на SF6 гас изолиран прекинувач

Наглавна единица на прстенот SF6  Главно има C (панел за прекинувач на кабел), V (панел за прекинувач на вакуумско коло), D (Директен панел за поврзување на кабел), DE (Директна кабелска врска со панел за заземјување), F (панел за исклучување на прекинувачот) и M (мерачки панел).

Во реалните случаи, C и V единицата нуди контрола и заштита на влегувањето и излезот на кабелската линија. Покрај функцијата на работа со оптоварување, V единицата има поголема функција при отсекување на струјата на краток спој и струјата на оптоварувањето. Единицата m е подготвена за мерење на КТ, и ПТ и мерач на енергија. Нормално, има ширина од 800мм што е иста како аKyn28-12. D и DE единицата се користи за подигање на висината на кабелот од земја до врвот на главната единица на прстенот SF6. Покрај тоа, F единицата исто така се користи при внесување и излез на заштита, но корисниците на терминали претпочитаат да усвојуваат единица V наместо единицата F, бидејќи контролната опрема е посложена.

1.2 Компактниот дизајн на SF6 изолиран прекинувач за гас

Нормално, димензијата на единицата C или V е W*H*D = 371*1800*750 (mm), сепак, влезен или излезен панел на Kyn28-12 е W*H*d = 800*2300*1500 (mm). Не се сомнева дека главната единица SF6 прстен има поконкурентна за логистиката и трошоците за земјиште. Покрај тоа, прекинувачот изолиран со гас SF6 има пониски материјални трошоци од KYN28-12 како компактниот дизајн.

2.

   Во прекинувачот изолиран со гас, главно има резервоар за гас SF6, главен прекинувач и прекинувач, систем на автобуси, контролирање на опрема и систем на секундарна контрола и заштита.

   Резервоарот за гас SF6 усвојува 201 или 304 не'рѓосувачки челик, од кој годишната стапка на истекување е пониска од 0,1%, која е дизајнирана како целосно запечатена и изолирана. Обезбедува услуга без одржување повеќе од 30 години.

   Слично е како аВоздушен изолиран прекинувач  Дека главниот прекинувач и прекинувачот во влезен и излезен панел е прекинувач за заземјување, прекинувач за исклучување, прекинувач за прекинувач на оптоварување и прекинувач за вакуумско коло за контрола и заштита на електроенергетските системи.

   Во еден обичен резервоар SF6, може да интегрира 7 модуларни единици во најголем дел од системот за електрична мрежа од 10 kV. Инаку, за екстензии е неопходен кабел за поврзување и кабел. Сепак, во еден заеднички резервоар, модуларните единици се поврзани со бакарната автобус.

   Секундарниот систем за контрола и заштита има функција да го следи напонот на вредноста и струјата за да го заштити главната единица на прстенот SF6 од дефект на системот. Во меѓувреме, таа исто така поддржува автоматизација, далечински управувач, стекнување на податоци и пристап до системот SCADA. Покрај тоа, главната единица на прстенот SF6 исто така обезбедува помошно напојување за да се обезбеди нормално работење на контролата и преносот на сигналот.

2,1 SF6 Изолирана гас со гасови S Tructure D Iagram:

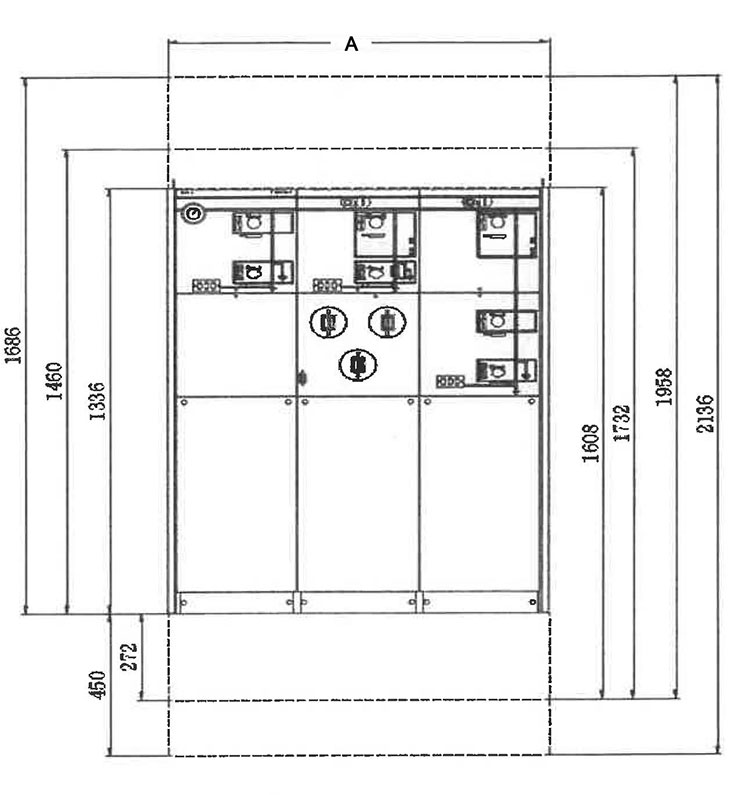

2.2 Надворешни димензии на главната единица SF6 прстен

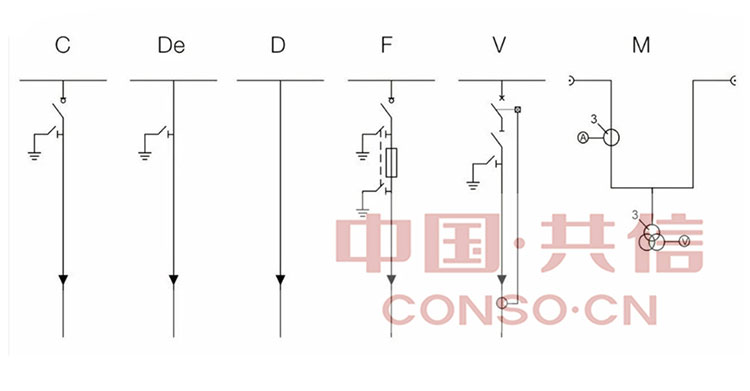

2,3 стандардни олузии и е xtension m odules ：

3.Параметар на SF6 изолиран прекинувач за гас
